Σύστημα F1

Η σειρά συστημάτων F1 αφορά κατακόρυφη ανάρτηση πανέλων.

ΣΥΣΤΗΜΑ F1.10 (Εμφανής στήριξη)

sistimaF1 10

ΣΥΣΤΗΜΑ F1.30 (Αφανής - Κρυφή στήριξη)
Κολλητά πανέλα

sistimaF1 30

ΣΥΣΤΗΜΑ F1.40 (Αφανής - Κρυφή στήριξη)
Με εσωτερική μηχανική στήριξη. Απαιτεί πανέλο πάχους μεγαλύτερου των 10mm.

sistimaF1 40

ΣΥΣΤΗΜΑ F1.50 (Αφανής στήριξη για κασσέτες)

sistimaF1 50

ΒΑΣΙΚΟΙ ΚΑΝΟΝΕΣ

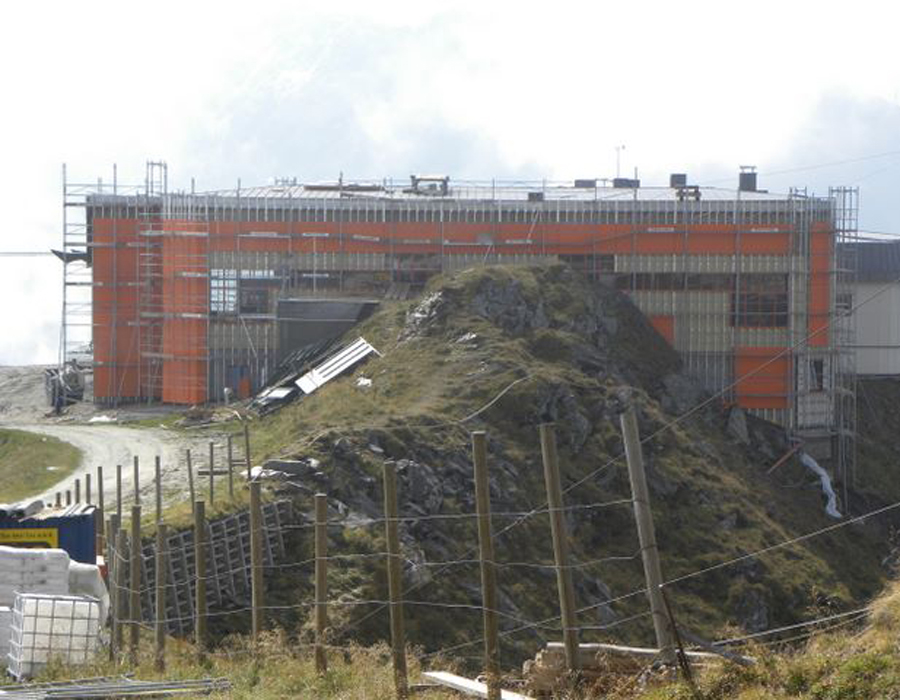

picture011. Για εξασφάλιση άρτιου αποτελέσματος εξοικονόμησης χρόνου και χρήματος, η θερμομόνωση του κτιρίου εφόσον είναι εξωτερική μπαίνει μετά τη χάραξη και τοποθέτηση των στηριγμάτων (brackets). Η εξωτερική θερμομόνωση μπορεί να είναι και συμβατικό θερμομονωτικό υλικό με μαύρο υαλοπίλημα ή διαπνέουσα μεμβράνη, μία πρακτική ευρύτατα διαδεδομένη στην Ευρώπη (οικονομική και άριστη λύση). Μπορεί όμως να τοποθετηθεί και το σύστημα εξωτερικής θερμομόνωσης αλλά με μεγαλύτερη επιβάρυνση.



 2. FIXED POINT (Σταθερό σημείο)

fixed point

Απαραίτητο στο σύστημα ο καθορισμός της θέσης των fixed points βάσει του οποίου θα κινείται όλος ο σκελετός λόγω των συστολοδιαστολών. Τα βύσματα μπαίνουν σε στρογγυλές οπές, σταθερά και μεταφέρουν τα νεκρά φορτία και την ανεμοπίεση.





3. SLIDING POINTS (Κινητά σημεία)

sliding pointsΤα βύσματα μπαίνουν στις οβάλ οπές για τις μικρομετακινήσεις των συστολοδιαστολών.







ΣΤΗΡΙΓΜΑΤΑ ΓΙΑ ΤΟΝ ΤΟΙΧΟ F1 (WALL BRACKET F1)

ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΚΑΙ ΟΦΕΛΗ

  • Η ανεμοπίεση περνά στο εξωτερικό κέλυφος του κτιρίου χωρίς να καταπονεί τα βύσματα ανάρτησης.
  • Κάθε στήριγμα (bracket) F1, μπορεί να χρησιμοποιηθεί και σαν fixed point και σαν κινητό σημείο.
  • Το F1+ (διπλό bracket) χρησιμοποιείται σαν σημείο αναφοράς της στήριξης. Η φέρουσα ικανότητά του είναι υψηλή λόγω της διάστασής του που είναι 175mm, ισοδύναμη με δύο απλά μονά στηρίγματα.
  • Η αξονική απόσταση 125mm των δύο οβάλ οπών, διευκολύνει περιπτώσεις με προβληματική επιφάνεια στήριξης.
  • Οι δύο εγκοπές του στηρίγματος F1, δίνουν τη δυνατότητα αυξομείωσης 38mm στους κατακόρυφους οδηγούς «L»και «T».
  • Γραμμική θερμική διαστολή
    picture02Είναι απαραίτητο να ληφθεί υπόψη στη φάση τοποθέτησης του σκελετού ανάρτησης η γραμμική διαστολή των προφίλ. Γι αυτό και οι οπές των στηριγμάτων είναι οβάλ. Το μήκος των προφίλ και η απόστασή τους καθορίζεται από το ύψος του κτιρίου ή την απόσταση των πανέλων μεταξύ τους κατόπιν μελέτης.














  • Η πρώτη ύλη είναι από αλουμίνιο βάσει EN-AW6060T66
  • Bracket F1 (Στήριγμα Μονό)
  • Bracket F1+ (Στήριγμα Διπλό)
    picture05jpg




* διατίθενται και άλλα βάθη κατόπιν παραγγελίας

ΠΑΡΕΛΚΟΜΕΝΑ ΣΥΣΤΗΜΑΤΟΣ ALLFACE

  • Πλακέτα από PVC πίσω από τα Brackets για αποφυγή θερμογέφυρας.
  • Οδηγοί «L» και «Τ» οι οποίοι κουμπώνουν στα στηρίγματα (brackets) κατά την κατακόρυφη κατεύθυνση.
  • Βύσματα

Allface Technic Brochure
